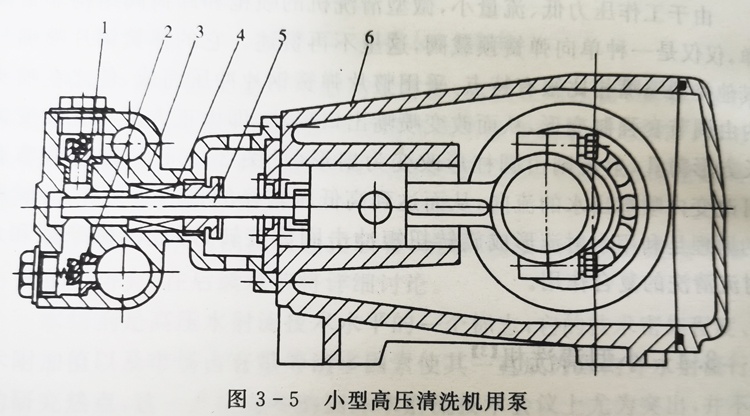

小型清洗機的壓力≤32MPa,配帶電動機功率在2.2~7.5kw,其主機多為三柱塞往復泵,泵速多在500r/min以上。機組包括泵、卸荷閥、安全閥(低壓產品可無)、噴槍、噴頭、磨料射流系統等。該產品多用于小規模、有一定難度的清洗,尤其32MPa、7.5kW機組可用于一些工業清洗場合,附加磨料射流還可進行小規模除銹。該機組最高壓力達150MPa,用于磨料射流切割建材。小型清洗機的另一特點是容易移動(見圖3-5)。

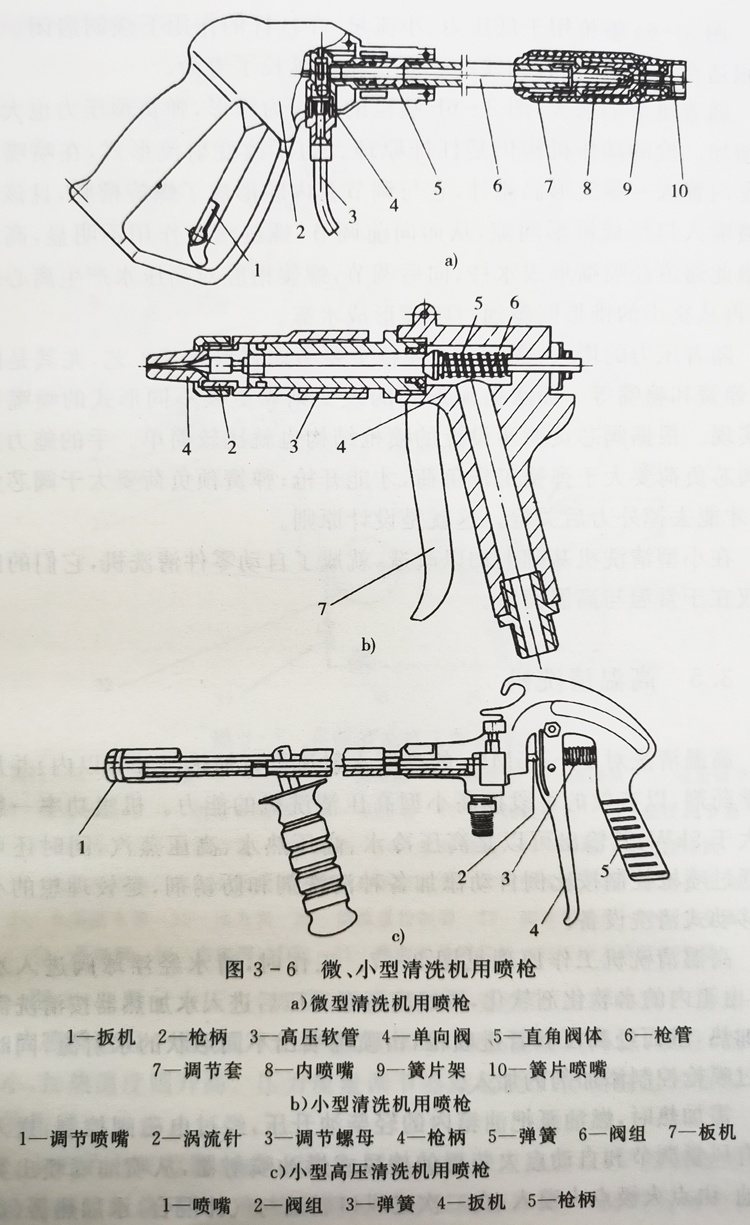

隨著壓力與流量的不同,微、小型清洗機的噴槍結構也不同。圖3-6所示為3種噴槍結構。
圖3-6a噴槍用于低壓力、小流量,在杠桿的作用下強制啟閉。球閥很適合小流量,而且閥線的不斷變化也延長了壽命。
隨著流量的增大,圖3-6b噴槍的槍閥為錐形,彈簧預壓力也大幅度增加。槍的動作機構仍是杠桿原理。為了改變射流形式,在噴嘴調節套內置入一螺旋形渦流針,它與調節套內腔形成了螺旋槽腔,且該針與噴嘴入口形成錐形間隙,從而向前調節,螺旋槽腔作用不明顯,高壓水借此通道經噴嘴形成水柱;向后調節,螺旋槽腔對高壓水產生離心作用,再?gòu)莫M小的錐形間隙通過噴嘴形成水霧。
隨著壓力的增大,圖3-6c噴槍主要考慮材料及其工藝,尤其是閥組、彈簧和噴嘴等。而水射流形式的改變則靠更換不同形式的噴嘴得以實現。根據閥芯負荷所設計的噴槍結構也就比較簡單。手的施力加上閥芯負荷要大于彈簧工作負荷,才能開槍;彈簧預負荷要大于閥芯負荷,才能去掉外力后關槍。這就是設計原則。
在小型清洗機基礎上加以改造,就成了自動零件清洗機,它們的區別僅在于常溫與高溫而已。
