高溫清洗對10~15MPa的高壓水射流再行加熱(150℃以內)并加化學藥劑,以有效的手段提高小型高壓清洗機的能力。機組功率一般不大于5kw,其輸出可以是高壓冷水、高壓熱水、高壓蒸汽,同時還可以通過噴槍控制按比例自動添加各種清洗劑和防銹劑,是較理想的小型移動式清洗設備。

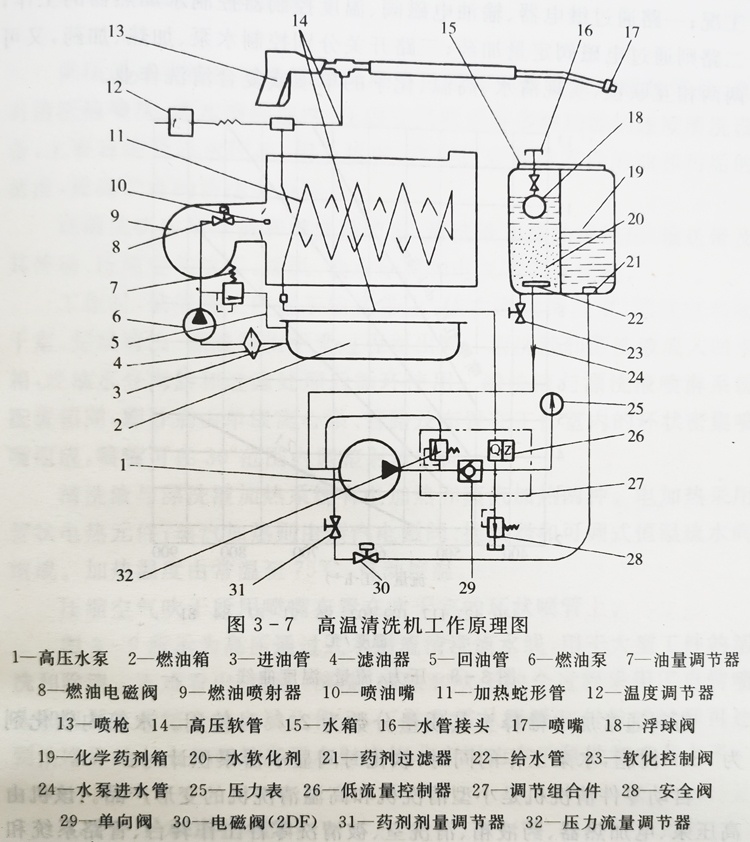

高溫清洗機工作原理見圖3-7,工作時,清水經浮球閥進入水箱,由箱內的水軟化劑軟化,再經高壓泵升壓后進入水加熱器按清洗需要加熱,繼而經高壓軟管進噴槍,由噴嘴噴出不同形狀的水射流,同時通過噴槍控制添加劑的加入。
需加熱時,燃油泵把油箱內的輕柴油升壓,經過電磁閥控制,送入裝有風量凋節和自動點火裝置的旋風式燃油噴射器,從噴油嘴噴出霧化油,由點火極點火噴入,在二次進風口燃油與氣體混合,水加熱器(盤管)內環燃燒加熱。

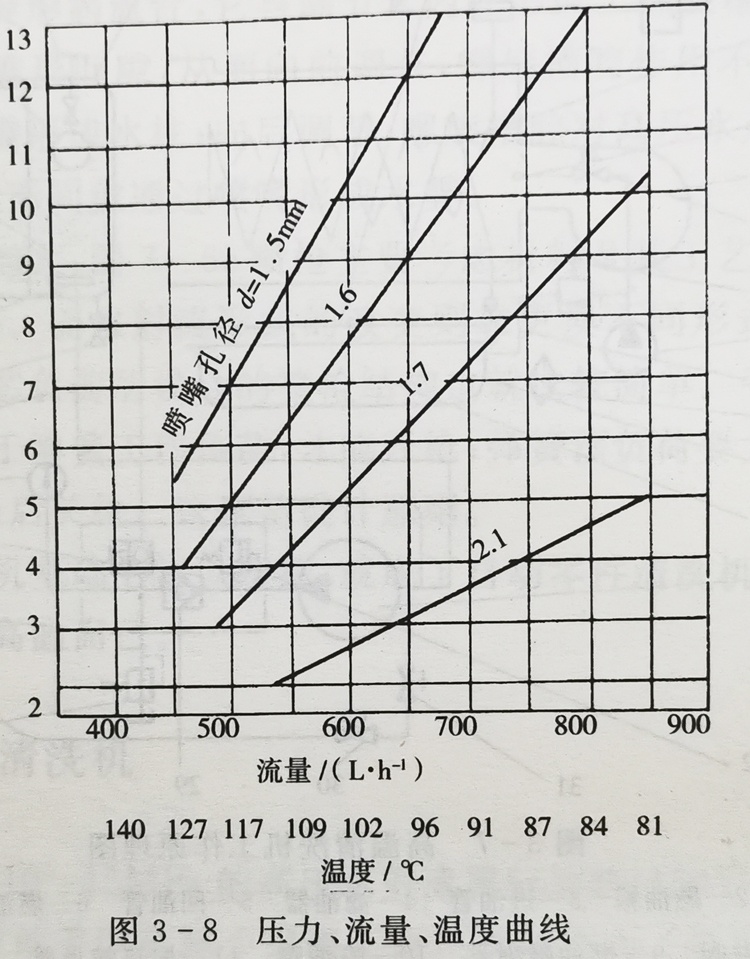

圖3-8所示為壓力、流量、溫度與噴嘴直徑的關系曲線。由圖可見,當噴嘴直徑一定,壓力升高,流量增大,加熱溫度則降低;反之,流量減小,加熱溫度則升高。壓力流量調節器就起到了合理確定三變量工況的作用。
高溫清洗機的電氣控制自成一體,電源經控制變壓器后,24V控制電壓至噴槍手柄控制總開關。噴槍總開關又分三路分開關,一路通過繼電器、交流接觸器同步控制風機電機、油泵電機和水泵電機,使噴槍處于射流工況;一路通過繼電器、輸油電磁閥、溫度控制器控制水加熱器的工作;二路則通過電磁閥定量加藥;三路開關分別控制水泵、加熱、加藥,又可兩兩相互聯鎖,實現清水、高溫、化學的單項或復合清洗作業。
藥劑通常加水稀釋至其質量分數為20%時使用。水箱內軟化劑為732#樹脂,水泵工作的同時,軟化時間顯示器累積計時。
自動零件清洗機是小型清洗機和高溫清洗機的變形產品。該機由高壓泵、電加熱器、藥液箱、清洗室、被清洗零件工作轉臺、管路系統和三個機械自動控制擺動的噴槍組成。藥液箱的藥液由電加熱器自動控制加溫,經高壓泵形成高壓水至三只噴頭進行擺動射流。由于高壓、高溫藥液的擺動射流,加上工作臺的旋轉,在密閉工作間達到工件的清洗目的。清洗液經清洗室流回藥液箱,經過濾后重新使用。對難度小的清洗,則在小型高壓泵基礎上組成冷水型自動零件清洗機。自動零件清洗機的結構與液體噴砂機類似。
