微型清洗機專用于清洗汽車、園林和店堂門窗等,其特點是便攜,壓力范圍一般不超過10MPa,所配帶的電動機為單相、220V、功率多在1.1kW以內。微型清洗機包括泵、噴槍、卸荷閥、刷子(或旋轉刷)等。
為了達到微型化,通常采用以下幾種方法:
泵為與電動機直聯的高速泵,泵速為1400r/min和2800r/min兩種。泵的型式有單聯活塞泵、軸向柱塞泵、徑向柱塞泵。由于高速,不僅極大地減小了泵的尺寸和質量,而且極大地減小了排出壓力的脈動。由于高速引發摩擦生熱、泵閥響應等諸多矛盾,因而只能用于微型泵。
大多數零件采用輕質鋁合金壓鑄件和塑料件,以減少質量。因此,微型清洗機產品必須有相當大的批量。
電動機特制,如采用鋁殼或鋼板殼,將電動機與泵從殼體上連為一體等。

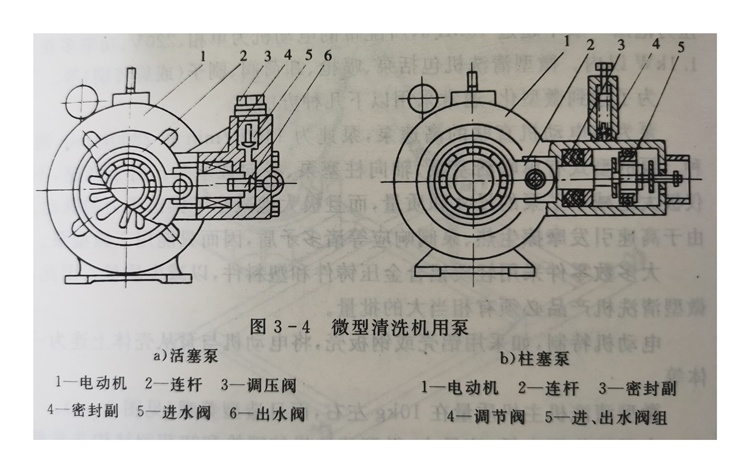

微型清洗機主機質量在10kg左右,而且造型美觀(見圖3-4)。
由于工作壓力低、流量小,微型清洗機的噴槍和卸荷閥結構非常簡單,僅僅是一種單向彈簧預載閥,這里不再贅述。它的彈簧鋼片噴嘴與其他類型噴嘴相比很有特點,采用整片彈簧鋼片沖壓而成,使之在噴頭內由調節套強制變形,從而改變噴嘴出口形狀,即由正方形小孔改變為長方形薄孔,射流則由圓柱形改變為扇形(見圖3-6a),推動調節套可改變內噴嘴出水的流向,從而達到高低壓轉換的目的。另外,旋轉刷的原理是利用水射流形成旋轉扭矩沖擊刷體旋轉,形成機械摩擦和水射流清洗的復合作用。

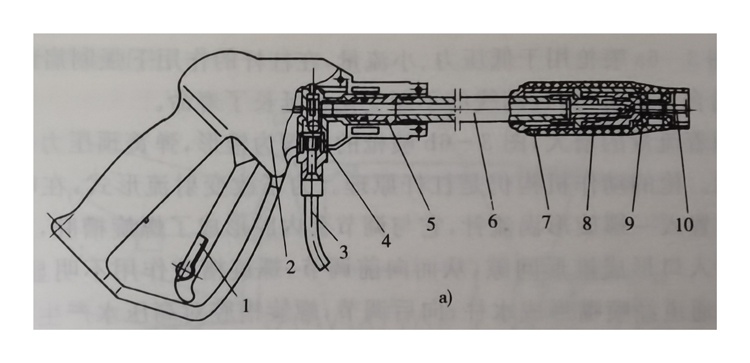

a)微型清洗機用噴槍
1-扳機
2-槍柄
3一高壓軟管
4一單向閥
5一直角閥體
6一槍管
7一調節套
8-內噴嘴
9一簧片架
10-簧片噴嘴
