當前位置：高壓柱塞泵設備安全閥詳細介紹
高壓柱塞泵設備安全閥可以平置也可以豎置,豎置時與閥芯起跳方向一致,也少占空間。

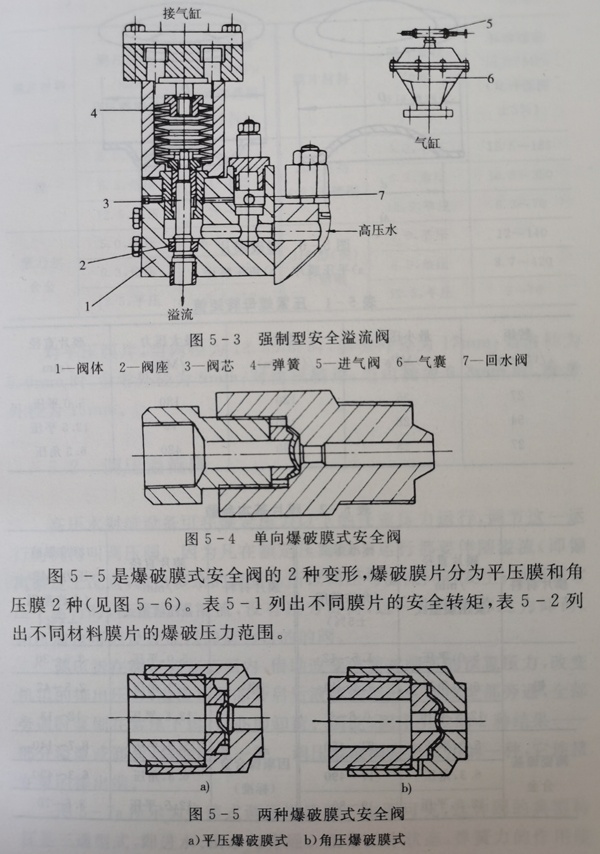

將安全與溢流作用合二而一的閥多采用強制型,圖5-3所示為這種安全溢流閥。其工作原理是預壓力由油壓或氣壓通過杠桿機構作用在閥芯上。顯然,當降低油壓或氣壓,閥芯則開啟全部溢流;而當機組運行出現意外(如噴嘴遇堵),突然超載,油壓和氣壓是個常量,閥芯也會克服該作用力而起跳溢流。這種強制型安全溢流閥運行很可靠,缺點是需要另加油壓或氣壓。另外,安全閥的偶爾使用和溢流閥的頻繁使用也是一對矛盾。盡管如此,超高壓工況不宜采用彈簧閥(因受彈簧制造精度與設計精度的制約),這樣就必須采用強制型安全溢流閥。
盡管安全閥與溢流閥有很大程度的結構一致性,但高壓柱塞泵安全閥一經壓力預置后則鉛封不得再調節,而溢流閥的壓力則隨作業要求設定或改變。因此,安全閥盡管“閑置”,卻是高壓水射流設備必不可少的。由于高壓柱塞泵安全閥是機組的最后安全屏障,它的預置壓力要高于溢流閥。
圖5-4所示為單向爆破膜式安全閥。這種閥的內螺紋連接直接接于管路,或連接于壓力容器;外螺紋則連接到適當的排出接管,保證安全泄壓。不同的工作壓力要求不同的轉矩用以壓緊密封爆破膜。膜片采用316不銹鋼材料,膜片爆破壓力應高于設定爆破壓力的3%~6%之間。腐蝕、金屬疲勞和周期效應都將影響爆破膜的壽命,為了防止過早失效應對其定期更換。一般爆破膜的工作壓力不超過其爆破壓力的70%,這樣可以最大限度地延長其循環使用壽命。

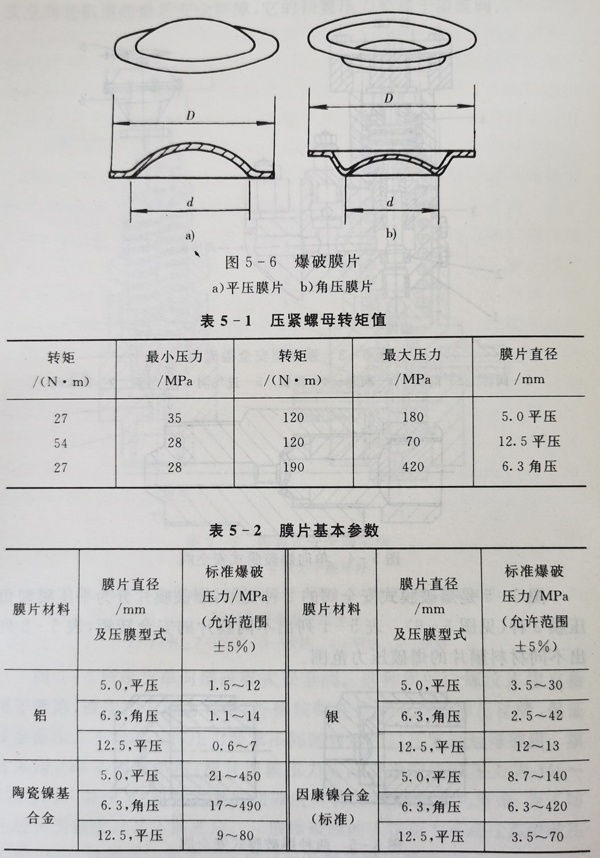

對平壓膜片,當內徑為12.5mm時,參考外徑為17mm;當內徑為5.0mm時,參考外徑為9mm;對角壓膜片,當內徑為6.3mm時,參考外徑為15mm。
