高壓柱塞泵設備安全閥的作用是安全報警,即當高壓柱塞泵機組溢流閥或其他因素出現意外,高壓柱塞泵的壓力超過排出壓力的1.10~1.25倍(高壓)或1.08~1.10倍(超高壓)時,高壓液體就會克服安全閥彈簧的預壓力,打開閥芯,報警降壓。可見,這是系統安全的最后一道防線,只是為了預防意外而設置。安全閥一經安裝調試好(即保證在預定壓力范圍靈敏起跳),就要求鉛封不得再動。安全閥一般布置在泵的排出端或排出管路。如果采用強制型溢流閥,非常可靠,也可考慮合二而一。

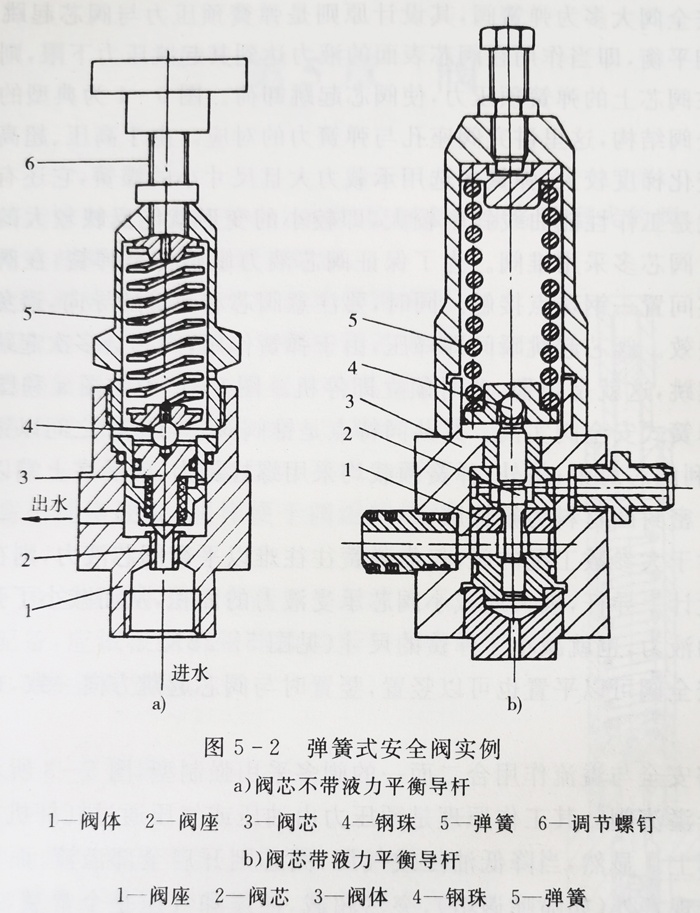

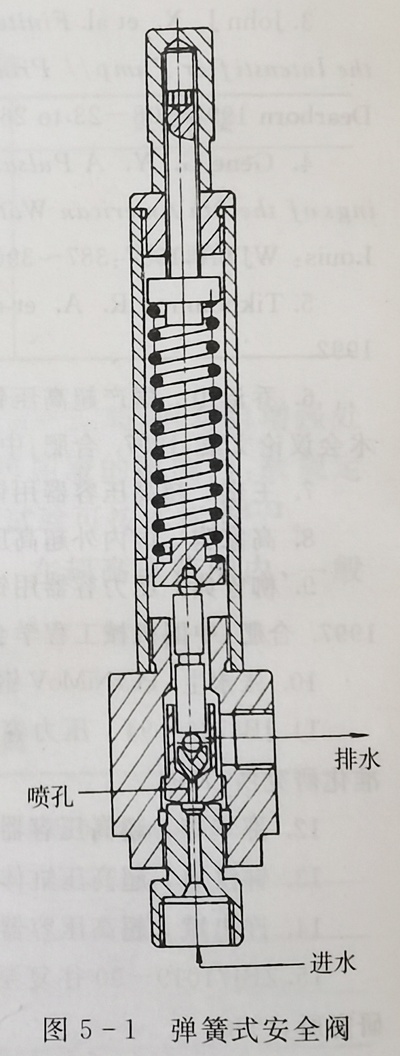

安全閥大多為彈簧閥,其設計原則是彈簧預壓力與閥芯起跳壓力下限相平衡,即當作用在閥芯表面的液力達到其起跳壓力下限,則克服作用在閥芯上的彈簧預壓力,使閥芯起跳卸荷。圖5-1為典型的彈簧式安全閥結構,這里講究閥座孔與彈簧力的對應。由于高壓、超高壓的壓力變化梯度較大,彈簧多選用承載力大且尺寸小的蝶簧,它還有一個優點就是工作性能曲線斜率較大,即較小的變形就能反映較大的壓力變化。閥芯多采用錐閥。為了保證閥芯液力敏感傳至彈簧,在閥座與彈簧座間置一鋼珠點接觸。同時,要注意閥芯和彈簧的導向,避免彈簧卡阻失效。閥芯起跳瞬間即降壓,由于彈簧作用,閥芯會多次起跳一關閉一起跳,這就是報警,此時須立即停機。圖5-2中的圖a和圖b為兩種彈簧式安全閥實例。其共同特點是錐閥閥芯與閥桿之間以鋼珠連接,以利閥芯對中;另外,彈簧預載均采用螺柱施力,然后在上端以螺母鎖定。密封圈材料為氟橡膠。
對于大參數工況的閥,僅靠彈簧往往難以平衡閥芯液力,則在閥芯下部設計一導桿,極大地減小閥芯承受液力的面積,從而減小了彈簧所承受的液力,也就減小了彈簧的尺寸(見圖5-2b)。
