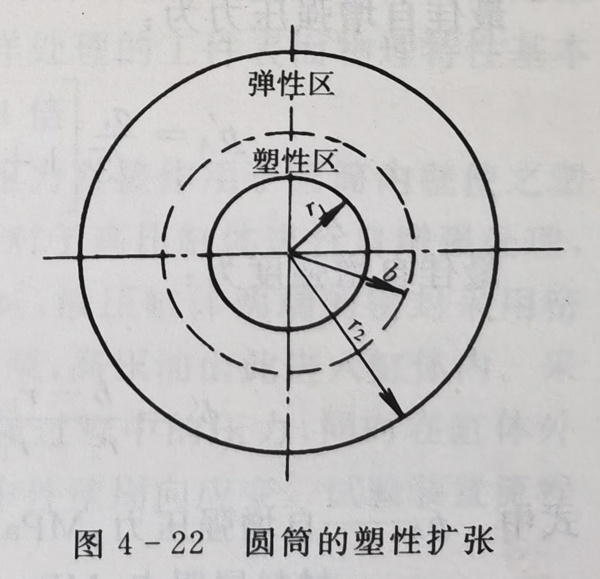

高壓柱塞泵設備考慮內外徑分別為r1、r2的圓筒(見圖4-22),當施加壓力不斷增大,內壁應力達到材料屈服點時,內壁首先屈服,并隨壓力不斷升高塑性變形由內壁向外擴展,一直到達所需要的半徑b處,該壓力即為自增強處理需控制的壓力。

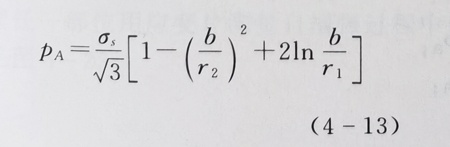

由Mises塑流條件及單元體平衡方程得：

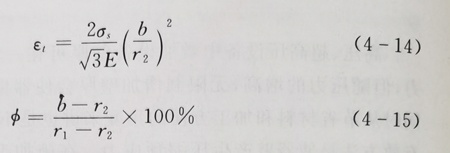

高壓柱塞泵設備自增強工藝過程一般以外壁周向應變?yōu)閰⒖伎刂谱兞?對于每一周向應變?chǔ)舤即可預示圓筒塑性變形的程度,確定對應的自增強度Φ。
實際圓筒的自增強并非自增強度越大越好,一般取Φ為30%~50%為宜。經自增強處理后的圓筒在使用過程中,簡壁上某一半徑位置處的合成應力有zui小值,即存在某一zuijia的自增強度Φ。

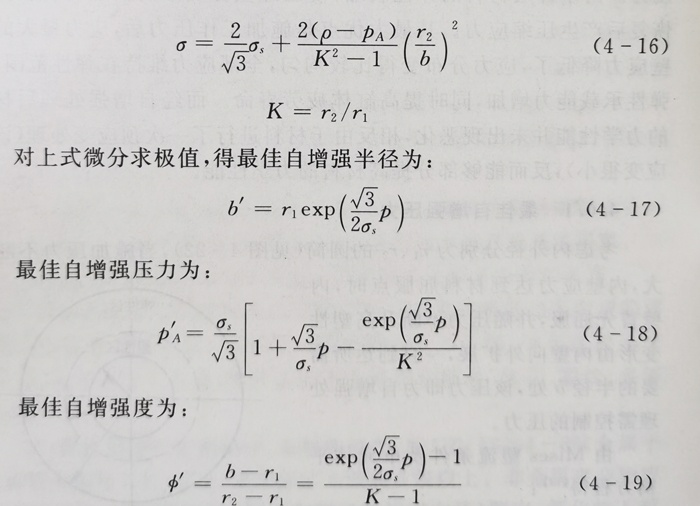

合成應力σ=σ'+σp,即自增強殘余應力σ'與工作載荷引起的應力σp疊加。計算得:
式中 pA -- 自增強壓力, MPa;
σs -- 材料屈服點, MPa;
b -- 自增強半徑,mm;
εt -- 周向應變；
E -- 材料的彈性模量，GPa；
Φ -- 自增強度；
K -- 外內徑比；
p -- 工作壓力，MPa；
r1 -- 內半徑，mm;
r2 -- 外半徑，mm;
b' -- zuijia自增強半徑，mm；
p'A -- zuijia自增強壓力，MPa；
Φ' -- zuijia自增強度。
