用于高壓清洗機的泵大都是柱塞泵,其型式主要有軸向柱塞泵、徑向柱塞泵、立式往復泵和臥式往復泵。

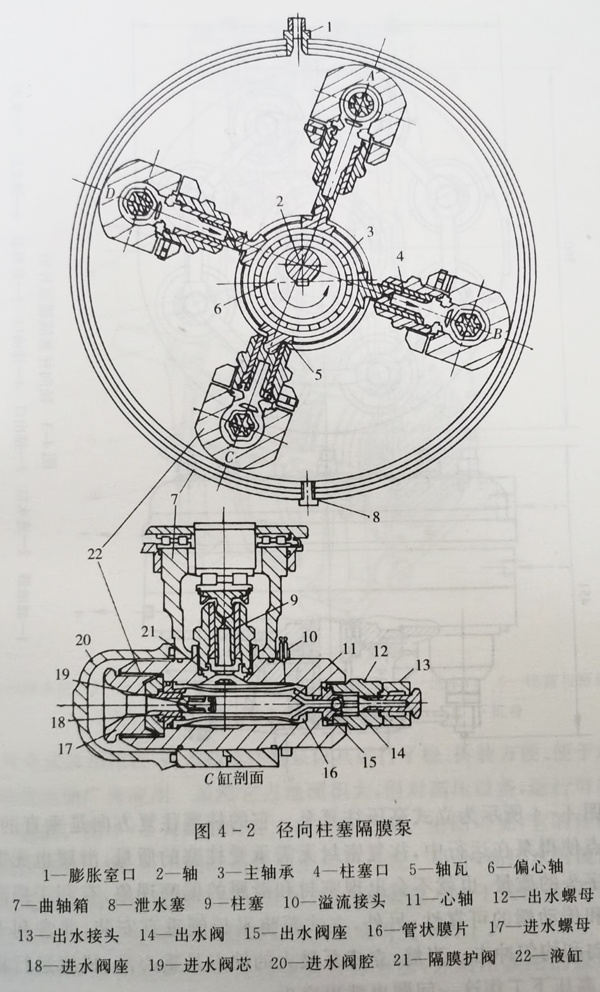

徑向柱塞泵作為大功率高壓泵已成功應用。圖4-2所示為徑向柱塞隔膜泵。泵軸旋轉帶動偏心軸同軸轉動,實現4個柱塞(也可以是6個、8個柱塞)的往復運動。柱塞前移,液缸容積變小,缸內液壓油自徑向擠壓軸外圍管狀隔膜,從而將隔膜內的水自出水球閥壓出;柱塞后移,隔膜恢復管狀,出水球閥關閉,進水閥打開吸水。液缸內油的泄漏通過柱塞口由曲軸箱內油補充。泵正常工作時,隔膜護閥處于常開狀態,當水路發生意外(如閥出故障),則隔膜在高壓水作用下脹大,觸及腔壁及護閥,使其關閉,從而隔斷油路、保護隔膜。

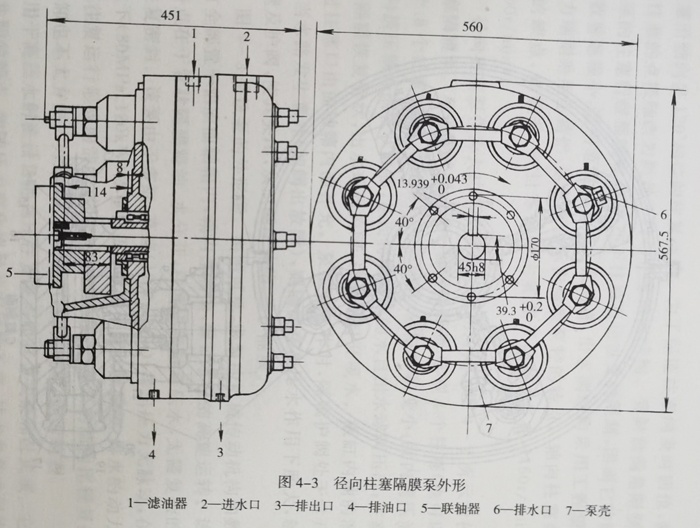

圖4-3是該泵的外形圖。由圖可見,該泵的機械傳動機構和數個液缸全部置于鋁質曲軸箱內,箱內注滿油,保證了泵的高速運轉。該泵的特點在于管狀隔膜將油、水分開,柱塞不接觸高壓水,無需復雜的高壓往復密封。該泵由于多缸、高速(1200r/min),排出壓力無脈動,在大參數下(80MPa, 120kW)質量比很小。由于管狀隔膜吸、排水的動力是柱塞往復運行形成的油壓,加之多缸的連接,使該泵的結構比較復雜,且拆卸也不太方便。另外,該泵的變型(壓力、流量)能力較差。
