當前位置：高壓柱塞泵設備調壓溢流閥型式介紹
高壓柱塞泵設備調壓溢流閥型式較多,但無論是彈簧閥直接控制還是先導閥間接控制,都注意到利用高壓水的回流來改變溢流閥的工作狀態。
微小型清洗機的溢流閥都設計成簡單的三通式彈簧閥,且不再設安全閥。
值得注意的是,在清洗作業中,調壓溢流閥的閥芯是頻繁起跳的，除了保證閥芯的材料和熱處理硬度以外,研磨適量的閥線、超高壓工況考慮改用環行平面接觸閥芯都是必要的。為了保證閥組的密封性,設計要求研磨后的閥芯與閥座要組合進行煤油滲透試驗,5min之內不得有滲漏。這一要求對其他高壓閥組同樣適用。彈簧的設計原則是其工作高度下的作用力與溢流閥閥芯受液力臨界狀態的反作用力相平衡。
對于以超高壓柱塞泵為主機的水切割機組,為保證其溢流卸荷的可靠性,根據排出壓力的信號反饋,微機控制有源動力(氣壓或液壓)強制溢流,溢流閥仍是彈簧閥原理。

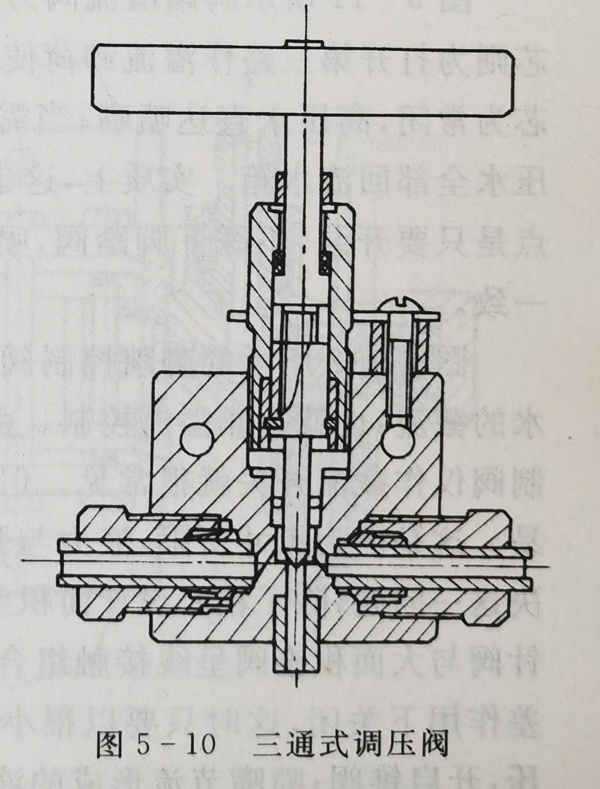

圖5-10是一種可調節壓力的高壓柱塞泵設備用三通閥,高壓水水平進、出,通過開啟閥芯自垂直通道溢流得以調節出口的工況。這種型式的閥與彈簧預置壓力的調壓閥很相近,所不同的是外力直接控制閥芯開啟。由于閥芯與閥座為金屬對金屬錐面密封,在高速水流作用下容易失效,因此錐面的硬度、形狀、精度都是重要的。該閥的進、出水管接頭也是錐面密封,且陰錐面(60°)總是比陽錐面(59°)大1°。接頭采用兩個內嵌螺母,既有利于錐管對中,也可保持連接過程中錐管不轉動。密封填料上下各有壓環,以防止填料被擠出。該閥要求在手柄旋轉的同時,閥芯只做上下運動而不隨之轉動,為此手柄旋轉的套管與填料壓蓋內螺紋連接,并緊壓在長長的閥桿止口上。為了達到同樣的目的,有時采用鋼珠連接在閥桿和手柄桿之間以減少閥桿尺寸。閥桿的只進不轉有利于延長閥芯壽命。三通閥的壓力范圍很廣,可從80~400MPa,甚至還高。閥芯(桿)與閥體材料均為不銹鋼,填料為聚四氟乙烯、氟橡膠等。
