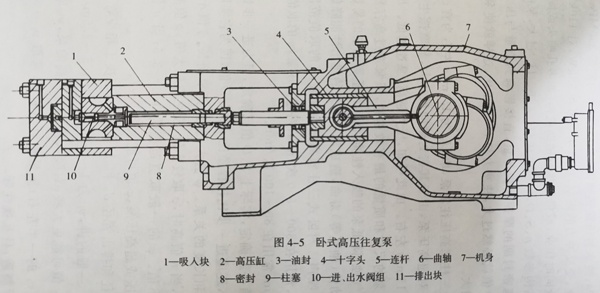

圖4-5所示的柱塞泵可以是三柱塞的,也可以是五柱塞泵的,機組功率達500kw。作為五柱塞泵,為了減小曲軸跨度,可以在首尾兩個曲柄軸肩處作為軸承支承點,而兩軸端懸臂。五柱塞泵適應于更大流量,且排出端的壓力脈動更小。
傳動端的主要幾何尺寸如下:機身相鄰兩滑道間中心距
a = (1.00~1.25) Ds                                   (4-5)
Ds = (6~9)√F                                           (4-6)
十字頭銷直徑   d = (2.5~3.2)√F                 (4-7)
式中  Ds------十字頭滑履直徑，cm;
F ----- 柱塞力，kN。
滑履長度和寬度依次確定。

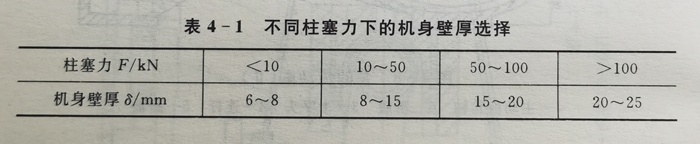

不同柱塞力下的機身壁厚見表4-1。

機身滑道壁厚   δs = (1.2~1.5)δ                   (4-8)
機身材料宜采用高檔鑄鐵或球墨鑄鐵。

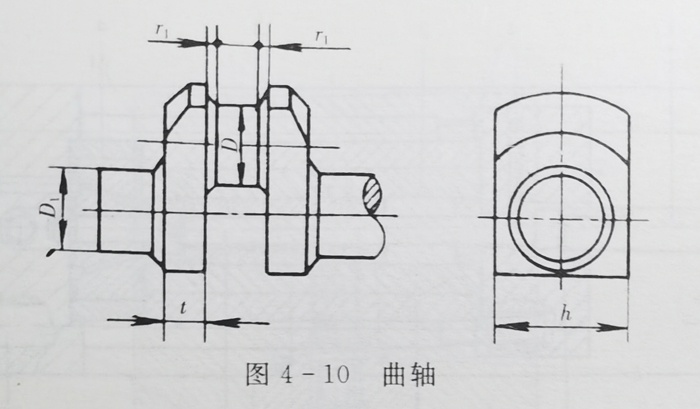

曲軸曲柄銷直徑D（cm）見圖4-10。
D = （5.4~7.2）√F                  （4-9）
主軸頸        D1 = （0.9~1.1）D      （4-10）
曲柄厚度    t = (0.5~0.7)D                (4-11)
曲柄寬度     h = (1.4~1.8)D              (4-12)

曲軸常用材料為40、45、40Cr、35CrMo、QT600-3等。
連桿長是指連桿大頭和小頭孔的中心距L。連桿比是指曲柄銷半徑r與連桿長L之比 λ=r/L,在結構允許的條件下,應使λ≤1/4。
上述經驗公式給出了傳動端的基本尺寸,但應用時需注意:經驗總是偏于保守的。
