以曲柄連桿機構為傳動端的機動往復泵,一方面通過這一機構把原動機的旋轉運動轉化為柱塞的往復運動,一方面則經它把原動機的機械能傳遞給被輸送液體。
三柱塞高壓往復泵的傳動端應該是運行平穩、溫升正常、無異常聲響,且尺寸較小。
傳動端雖然看似相同,然而一個好的機座總是有特色的。

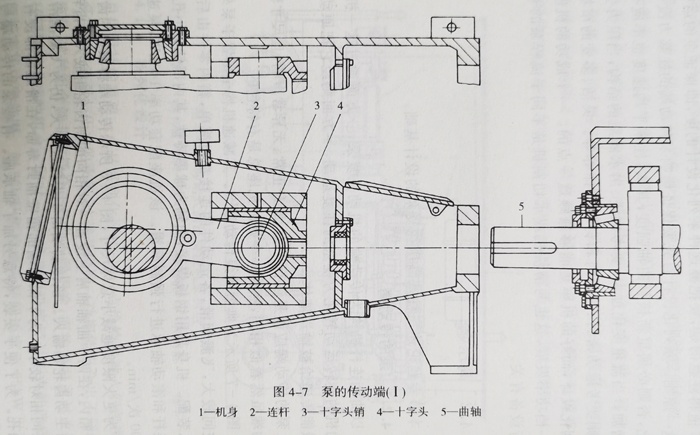

圖4-7所示為典型的高壓柱塞泵傳動端,其減速機構全部置于泵外,箱體空間較大,飛濺潤滑,各運動件的連接都很簡單,箱內零件由后端蓋置入裝配。機身采用鋼板焊接,曲軸為球墨鑄鐵,其內部鉆有小孔用以對連桿和滾動軸承進行強制潤滑。該機座配套功率140kw,泵速200～500次/min。

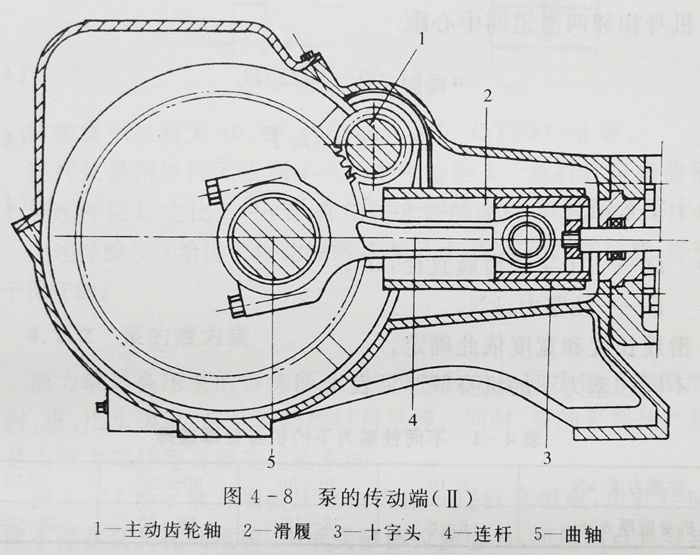

為更大限度地減小總體尺寸,圖4-8所示傳動端將減速的齒輪副置于箱內,在兩個曲軸軸肩上設置一對相向的斜齒輪組成人字齒輪,動力由主動齒輪軸輸入。該傳動端由于齒輪尺寸大,仍為飛濺潤滑。箱內空間相對較小。為了保證端部箱壁油封壽命,在滑履前部設有卸壓泄油孔。為了便于安裝,特意另加了軸承座。有些泵的傳動端與液力端的連接很講究,采用球面點接觸、上下卡環連接方式,這種連接尤其適用于高壓泵的柱塞對中調心。該泵則采用連接桿方式。
