當前位置：高壓清洗機和水切割機中高壓泵的整體布置
高壓清洗機多選用電動機或柴油機驅動;水切割機由于是固定設備,則采用電動機驅動。由于高壓泵的壓力高、載荷脈動、泵的瞬時功率和平均功率差別較大,在選擇原動機時,泵的功率儲備系數Ke,一般不小于1.2,即
P'd = Ke Pd;
Pd = Pe/ηηdη'd;
Pe = pqv/60
式中P'd -- 實際原動機功率，kW;
Ke -- 功率儲備系數;
Pd -- 原動機功率，kW;
Pe -- 泵的有效功率，kW;
η -- 泵的效率,一般為0.60~0.90,憑經驗選取;
ηd -- 泵的傳動裝置效率,三角皮帶傳動取0.90~0.94、齒輪傳動取0.94~0.99(閉式);
η'd -- 原動機效率,由出廠說明書給出。
p -- 泵的排出壓力, MPa;
qv -- 泵的實際流量,L/min;
對高壓、超高壓泵,Ke取得更大,以防止泵運行中意外超載。
大型清洗機選用柴油機作動力,以避免現場作業接電,尤其是較大功率電源在現場接入很不方便;清洗機作業移動性又強,最好自帶柴油機;另外,柴油機動力也有利于發揮柴油機的調速功能,以確定不同的最佳工況。盡管如此,電動機驅動的清洗機仍普遍采用。因為它的維護、操作都很簡單。一般的電動高壓清洗機必須配置電氣控制柜,以保證降壓啟動和過載保護。
泵與原動機之間一般還需一級減速。這樣，電動機與泵的布置要盡可能緊湊,同時利用空間布置水箱、絞盤和前置泵等。由于大功率高壓泵、超高壓泵吸入性能較差,一般配置前置離心泵,選用原則是流量吻合即可。清洗機所配置的各種閥和穩壓容器,除腳踏控制閥外,其余都應設置在泵上或集中置于泵側,以便于控制。

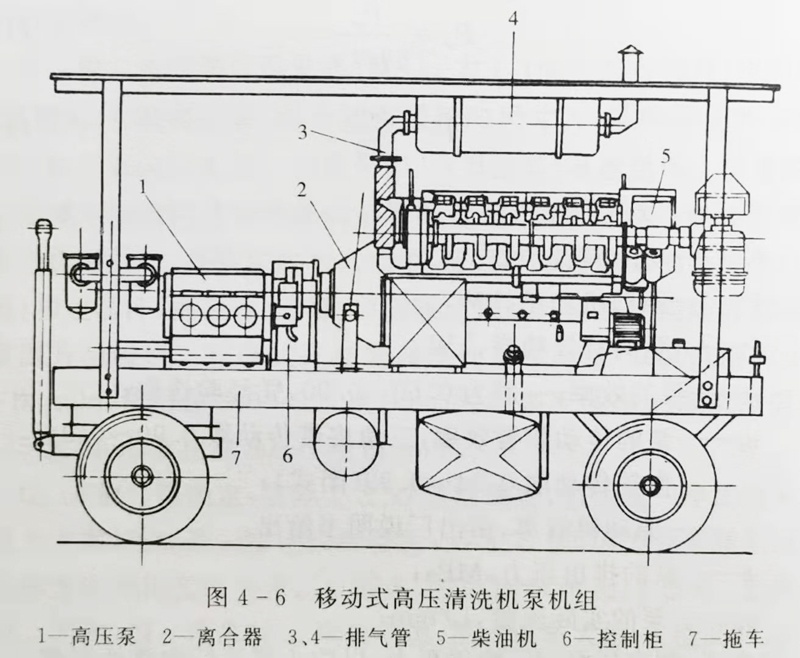

根據用戶需要,將清洗機設計為固定式和移動式2種。移動式清洗機一般要考慮運行時要有4只支腳架空滾輪,當?shù)妆P較高、機組較重時可不需支腳(見圖4-6),整體布置還須考慮吊裝,配備電纜等?？傊?以泵為中心,集中布置在同一底座上,這就是整體設計原則。
